產品詳細說明：
此系列包括:ZDZ80,ZDZ100,ZDZ125,ZDZ160,ZDZ200,ZDZ250,ZDZ280,ZDZ315,ZDZ355,ZDZ400,ZDZ450,ZDZ500,ZDZ560

一、概述
    硬齒面減速器主要包括平行軸系列和垂直軸系列，平行軸減速器是按標準(GBl9004—88))生產，產品經優化設計，具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按標準(JB/T9002—1999)生產，用于輸入軸與輸出軸呈垂直方向布置的傳動裝置，它主要包括DBY、DCY和DFY三大系列。

1．性能特點
(1)中心距，公稱傳動比等主要參數均經優化設計，主要零、部件互換性好。
(2)齒輪均采用優質合金鋼經滲碳、淬火、而成，齒面硬度達HRC54—62．
(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪音低。
(4)一般采用油池潤，自然冷卻，當熱功率不能滿足時，可采用循環油潤滑或風扇，冷卻盤管冷卻。

2、應用范圍
(1)輸入轉速一般n、≤1500r／min
(2)齒輪傳動圓周速度不大于20米／秒。
(3)工作環境—40～50℃，女口果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速器可用于正反兩個方向運轉。
(4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

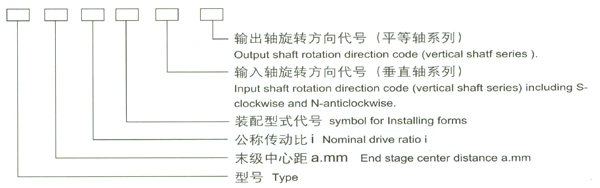

3、標記示例


二、  選用方法
1、已知參數和條件
原動機名稱，功率P1= kW  轉速n1=r/min
工作機名稱．功率P2= kW  轉速n2=r／min
要求的傳動比i=n1／n2
每天工作小時數  h，每小時啟動次數  次，每小時運轉周期  ％，
負荷特點(平穩、沖擊、嚴重沖擊)，可靠度要求(一般、較高、高)

2、按額定功率選擇規格型號
   平等軸系列齒輪箱的公稱輸入功率PA(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次，允許啟動轉矩為工作轉矩的2倍，單向運轉，單對齒輪的接觸強度安全系數約為1，失效率概率小于或等于1％等條件計算確定的。齒輪箱雙向運轉時，需視情況將PN乘上0.8—1.0的系數，當反向載荷大，換向頻繁、選用的可靠度系數KR較低時，系數取較小值，反之取較大值。
所選齒輪箱的額定功率必須滿足：Pc=P2KAKsKR≤PA
式中：
Pc=計算功率
P2=工作機功率

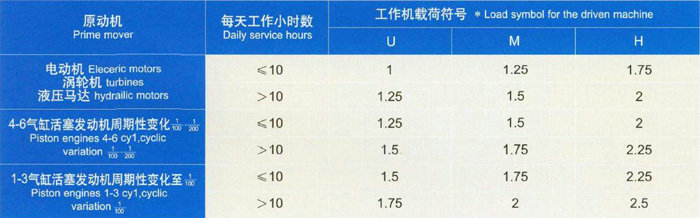

KA—使用系數，見表1

Ks—啟動系數，見表2

KR—可靠度系數，見表3

3、按許用熱功率校核
   平等軸系列齒輪箱的許用熱功率P，適用于環境溫度20℃，每小時100％連續運轉和功率利用率(P2/p1·100％)為100％的情況．條件不同進，須進行修正。
所選齒輪箱應滿足：Pct=P2KtKwKP≤PT

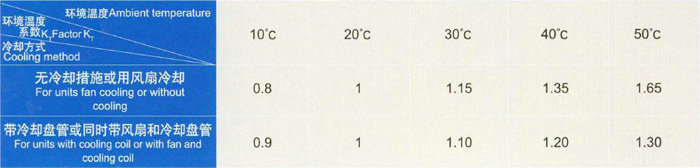

式中 Pct—計算熱功率 KT—環境溫度系數，見表4

Kw—運轉周期系數，見表5

KP—功率利用系數，見表6

4、 校核、  軸伸部位承受的徑向載荷

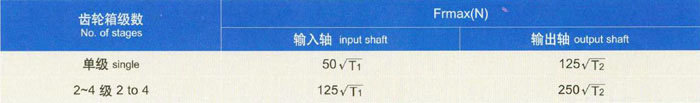

齒輪箱的輸入軸和輸出軸中間部位承受的徑向載荷F1r應低于表7的數值。

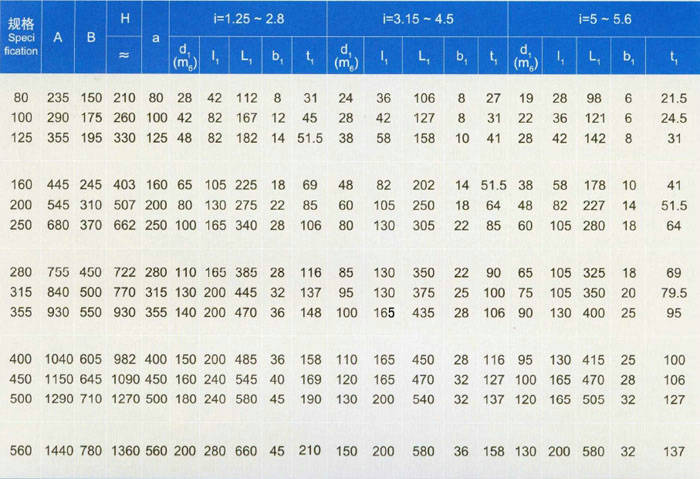

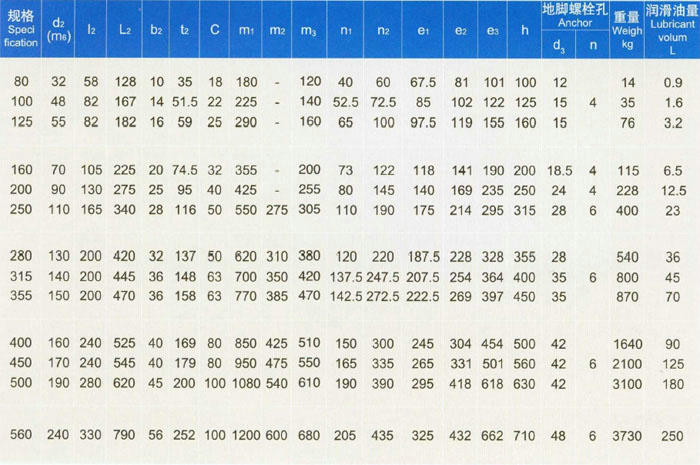

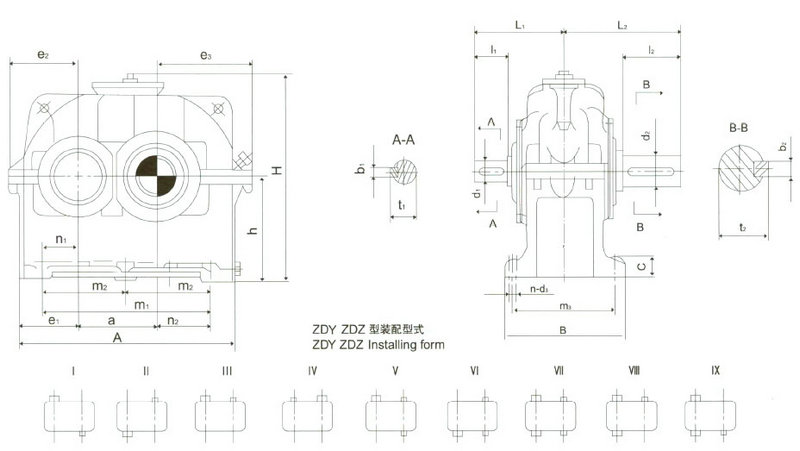

三、ZDZ減速器的裝配型式及外形尺寸見圖1，表21

訂貨須知
1．訂購圓錐圓柱齒輪減速器時，請務必按規定填寫型號，規格(即名義中心距)，公傳動比，裝配型式和輸入軸旋轉方向等標記。
2．除已有圖的常用規格外，選用其它規格時應與本廠商定。
3．DBYK，DCYK型(空心軸式)選用時應與本廠商定。
4．各種型號減速器均無附加冷卻裝置，如熱功率校核后，需要附加冷卻裝置時，應與本廠設計部門聯系
